Ny Medlem:
Första nyheten är en mycket positiv sådan.
Rannerallarna välkomnar Eddie tillbaka till föreningen.

Växelmotorer
Som tidigare redovisats så är det växelmotorer som tar upp vår tid, i väldigt hög grad.
Inne i vårt vinterlandskap har vi några växlar som sitter riktigt dumt till, sett ur underhållssynpunkt.


Vi bedömde att kravet på växelmotorernas kvallitet var mycket hög, och givetvis på växelns funktion i sin helhet. Conradmotorernas ojämna kvallitet gjorde ju att dessa blev ratade vad gäller kommande inköp. I samma andetag blev de diskvalificerade till att sitta på kritiska platser t.ex. i vinterlandskapet och vid våra två stora stationer där växelmotorerna arbetar i kluster om 4st växlar

Växelmotorn vi har testat en Tortoise har gett oss den kvallitet som vi måste ha, dessutom har vi fått till monteringen även på krångliga platser, mycket på grund av att utväxlingen är (mycket) låg . Trots att vi flyttar kraften en bra bit i sidled via en dragstång så är det inga problem. Bo ägnade kvällen till att förbereda och montera ”monteringsplattor” till ”sköldpaddan” i vinterlandskapet.



Lokstallet
Lokstallet har ju fått ligga och mogna till sig när Håkan varit upptagen med tvillingarna.
Slumpen ville att Eddie kom tillbaka till föreningen samma dag som Håkan återkom till aktiv tjänst.
Det föll sig väldigt naturligt att Håkan & Eddie tillsammans startade upp lokstallsprojektet igen.
Rälsläggning kommer att vara sysselsättningen ett tag framöver.



Standardisering
Vår nya växelmotor kräver som jag tidigare beskrivit en lite annorlunda elektrisk koppling.
Motorn ansluts med 8st trådar, 2st till motorn, 3st till 1a inbyggda växlingen och 3st till andra inbyggda växlingen.
Att det är 8st trådar sammanfaller ju så lämpligt med modularpropp RJ45, så vi bestämde att nyttja detta faktum.
Om inte annat så blir det mycket lätt att felsöka och om det skulle vara nödvändigt så kommer ett byte av växelmotor att gå som en dans.
Nästa steg blir att följa denna nya anslutningsstandard i ett skarpt test och därefter skall det dokumenteras, dokumenteras och dokumenteras.



Vid tastaturen
Lennart

inga



Summering av testdag 2

Först skall nämnas att även förra torsdagens växelmotortestande föll väl ut.
Så väl att att vi tog beslutet att köpa ett antal för att i första steget byta alla växelmotorerna på vår huvudstation.

Det beslutades också att vi skulle testa om vi skulle kunna använda “sköldpaddan” som det var tänkt av konstruktören, utan innebörden att vi skulle vara tvungna att göra en ruskigt stor arbetsinsats. dvs. Arbetsinsatsen skulle vara mindre än arbetsinsatsen att montera in mikrobrytare för ändlägesfunktionen.



Dagens meny



Kan vi använda “sköldpaddan” utan ändringar

Del 1.      Vi studerade vårt kopplingsschema över körbordets omkastare och lysdioder, och konstaterade mycket snabbt att det bara var två trådar som skulle byta plats på omkopplaren i det ena körbordet.

Del 2.      Redan innan vi satte oss att spåna om denna utmaning så var både David och undertecknad (Lennart) på det klara med att det troligen var nödvändigt/bäst att vända strömmatningen till dioderna, vilket också blev vårt beslut.
Detta skulle dock innebära lite mer arbete. Idag strömsätts dioderna via en plastlåda med ett kretskort med 3st matningar med plus till 3st grupper med motstånd och sedan en individuell tråd till varje lysdiod. Till de negativt matade dioderna finns det en likadan låda med minusmatning.
Nu gällde det att leta rätt på “rätt” tråd per lysdiod och byta plus eller minus matningen till nolla, vi använder oss av (+12V) – (0V) – (-12V) Med lödkolven i handen satte Bo igång att flytta trådar, samtidigt som David och Lennart gick vidare till del 3.

Del 3.      Underförstått i del 2 så måste ju nollan som vi tagit från växelmotorn bytas till plus eller minus beroende på växeln läge. Men plus eller minus fanns inte framkopplat till växelmotorerna, inget stort jobb men ändå. Plus och Minus togs ifrån körbordets elskåp och kopplades tillbaka till elskåpet “Allan” vårt huvudelskåp. Där kopplades + och – ut på sedvanligt sätt via Kroneplintar, i detta fall till underskåp AD.

Del 4.      Liggande på “betaltanten” kopplade David in (Bo o Lennart övervakade) “Sköldpaddemotorn. Bo satte sig vid körbordet, och vi testade växelmotorn och lysdioderna och DET FUNGERADE SOM DET SKULLE

Del 5.       Slutligen testade vi “sköldpaddans” strömförbrukning. När motorn gick över från ena till andra läget så fick vi ca 5mA förbrukning. Men till vår förvåning så blev förbrukningen högre när motorn hade kommit till sitt mekaniska stoppläge ca 15mA = 3ggr så mycket. Här blev det kortslutning. (i mitt huvud) Men eftersom motorn fortsätter att arbeta dvs. den försöker hela tiden att rotera men kan inte pga det mekaniska stoppet, motorn får alltså jobba tre gånger så hårt jämfört med den kraft som åtgick att lägga om växeln. KAN DETTA STÄMMA?

Summering: En mycket lyckad kväll

Svaret blir: Vi kan använda “sköldpaddan” utan ändringar



God Jul & Gott Nytt År
/Lennart

inga

Körkväll med inriktning att testa en ny Växemotor.

Torsdagen den 3e December testade vi så mycket vi bara kunde på en kväll. Motorn fungerade perfekt, och vi testar ytterligare en kväll, nämligen torsdagen den 10e December.

Bakgrunden är att vi har vissa Conradmotorer som inte är tillförlitliga, och dessutom så har de gått upp i pris ganska ordentligt. Alltså kände vi att det var dax att testa något annat.

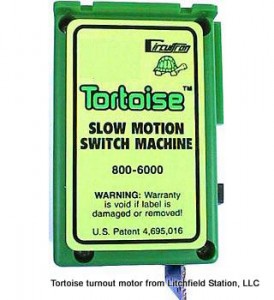

Det började med att Tommie köpte en Växelmotor av fabrikat Circuitron
en “Tortoise™ Slow Motion Switch Machine”.

Tommie och Håkan testade denna växelmotor på vår labbplatta och där avstannade aktiviteten under en period.

När problemen med Conradmotorerna åter uppenbarade sig så blev det aktuellt med fördjupade tester. Nu hade dock Håkan blivit pappa till ett par tvillingar som pockar på hans uppmärksamhet, och Tommie har varit borta ett tag. (Saknar er)

Lennart testar “Sködpaddan” som den kommer att heta forsättningsvis, på labbplattan men med lite olika varianter av rörgenomföring. (RRs eget påfund)

Funtionen verkar helt OK.

Men när vi skall koppla in ändlägesbrytarfunktionen och (+12V) – (0V) – (-12V) som vi använder oss utav för att driva våra växlar, då klev Murfy fram ur skuggorna. DET FUNGERADE BUSDÅLIGT

Det var de inbygda växingskontakterna som inte lämpade sig till att använda som ändlägesbrytare.
Då Växelmotorns gångegenskaper verkade vara ruskigt bra fann vi det lämpligt att försöka modifiera “Sköldpaddan” till att innehålla även ändlägesbrytare. (2st microbrytare)

Det första vi fick göra var att bryta garantin genom att öppna motorn.

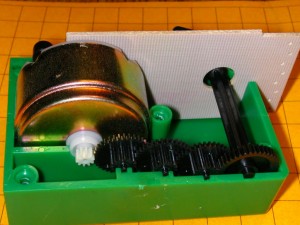

Kvalliteten verkar vara riktigt god, och det finns lite plats för oss att sätta ett kretskort med 2st microbrytare och anslutningskabel.

Vi fick till en prototyp som fungerade perfekt på labbplattan.
(farligt påstående jag vet) Närmare beskrivning får komma senare då vi bestämt hur den färdiga förändringen kommer att se ut.

Prototypen av “RR-Sködpaddan” monterades i anläggningen på en plats som kunde användas flitigt och var lättåtkomligt, och vi bestämde att vi skulle ha en ordentlig testkväll/körkväll.

Ja, som jag inledde, det fungerade helt perfekt (ajaj en gång till) motorn går saaaakta saaakta och STABILT inga dumma tendenser hittills. Våra microbrytare fungerar per…t som ändlägesbrytare. (skam vore det annars)

Med en stilla förhoppning om fortsatt framgång.

Godnatt
Lennart

Tillägg den 19 mars 2010:

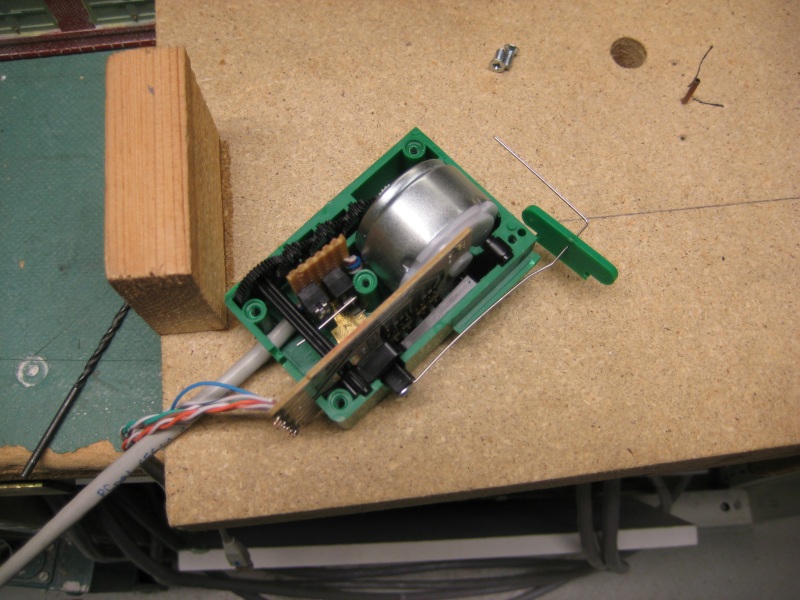

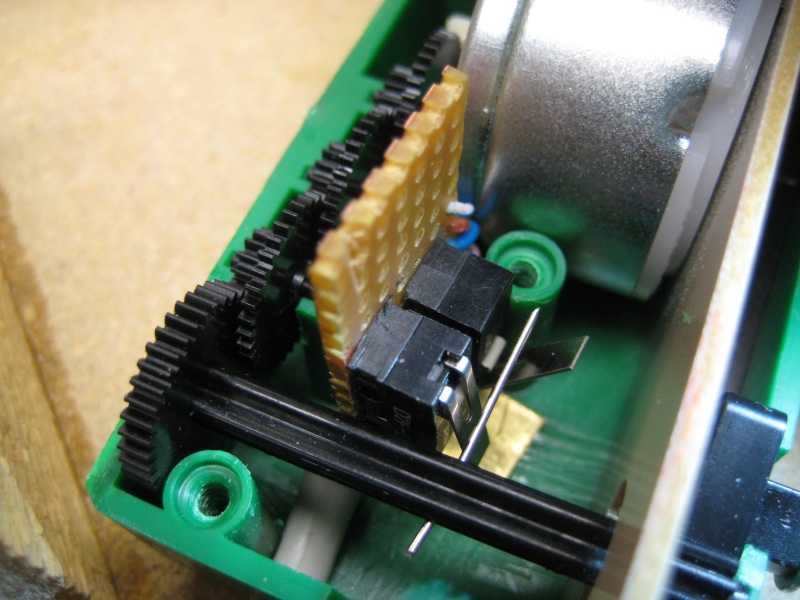

Nedan finns två bilder (klicka för större) som visar den modifierade motorn som nämns i texten ovan. Två mikrobrytare, som monterats på ett kretskort, påverkas av en metallpinne som roterar med växelmotorns gång. På ett helt utslag roterar den ett drygt varv. /David

inga

Nu har vi äntligen hittat en varaktig plats i cyberrymden för vår hemsida. Förhoppningen och förvissningen om att Rannerallarnas hemsida ska vara tillgänglig när som helst för dig som är intresserad av att veta mer om oss är stark. Innehållet kommer att byggas ut med information om anläggningen allt eftersom vi får tid att sätta oss ner och skriva. Det är trots allt banan som är det viktiga!

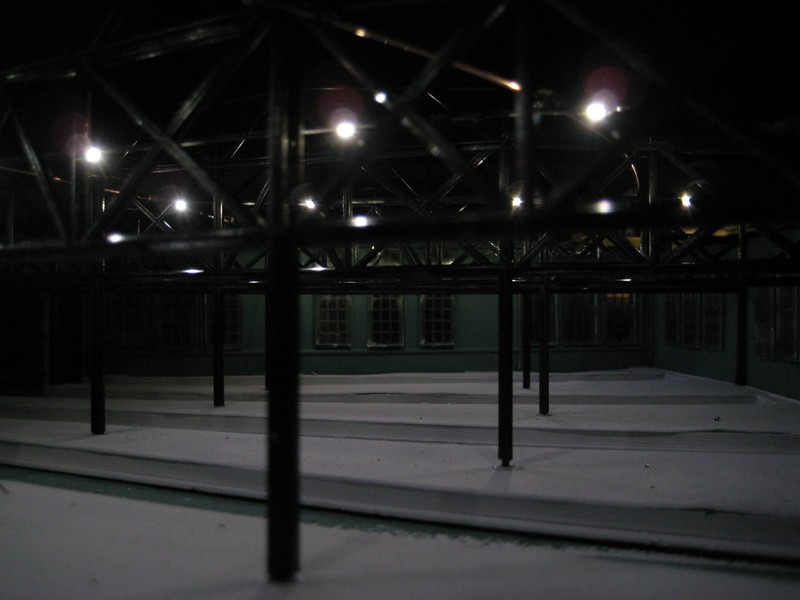

På tal om banan så har vi nu satt in ljus i lokstallet. Vi har använt ytmonterade ljusdioder som vi monterat på smala kretskort under taket. Vi testade hur bra de lyste upp genom att släcka alla lamporna i lokalen och kunde då ta följande fotografi.

Visst är det snyggt!

/David

inga

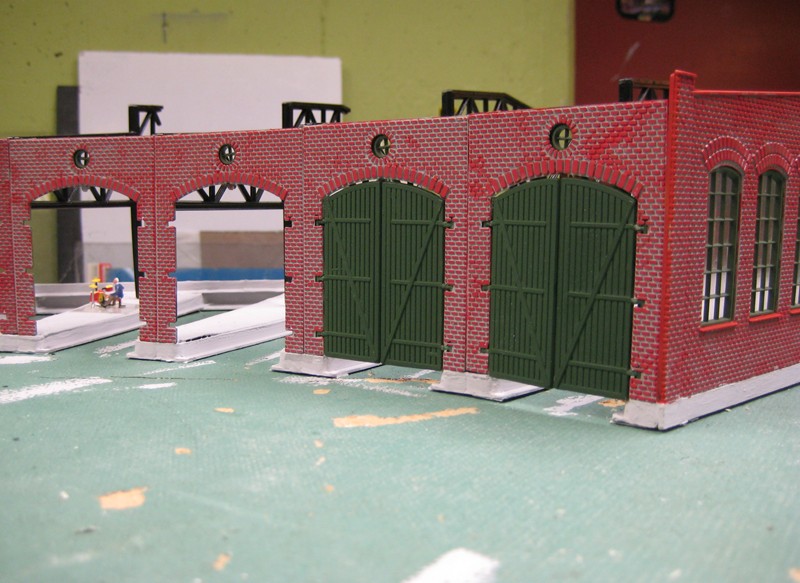

Arbetet går oförtrutet vidare. Igår fortsatte arbetet med lokstallet. En dörr filades till i infästningen (gånggärnen) och vi fick den att fungera riktigt bra. Med 15 portar (30 dörrar) kommer det dock att ta några kvällar att fixa alla. Två blev monterade igår.

Kretskorten för innerbelysningen blev också klara och målades svarta på undersidan. Strömförsörjning kommer att ske genom två blanktrådar som löper längs taket. Vi testade också en idé till utebelysning utanför stallet.

/David
